中國各城市地下綜合管廊簡介

發布時間：2016-12-19

1958年在北京市天安門廣場下建設約1.3km的綜合管道，斷面為方形，寬3.5~5.0m，高2.3~3.0m，埋深7.0~8.0m。

1978年12月23日，寶鋼在上海動工興建。被稱之為寶鋼生命線的電纜干線和支干管線大部分采用綜合管廊方式敷設，埋設在地面以下5~13米。

1978年，大同市在新建道路交叉口以下建設地下綜合管廊，溝內設置有電力電纜、通信電纜、給水管道、污水管道。

1985年，北京市建設中國國際貿易中心綜合管廊，其中容納服務于2棟公寓大樓、1棟商業大樓、1棟辦公樓的公用管線，管廊內有電力、通訊、供熱管。

1988年，天津新客站工程為穿越7股鐵路線路建設了一條約為50m的地下綜合管廊，內設雨水管道、給水管道及動力控制線。

1991年，濟南3號礦井工業場地地下綜合管廊開始建設，至1993年底共完成1806m。

臺北市在1991年開始建設綜合管廊，至2003年12月31日已經在21個地段建設了干線地下綜合管廊、支線地下綜合管廊及電纜溝。合計干線地下綜合管廊60111m；支線共同溝52026m；電纜溝66005m。臺灣在1992年規劃城市管線地下綜合管廊長約65km。并將在臺北市的快速路下建一條長約7km的管線地下綜合管廊。隨后為了促進綜合管廊的快速有序健康發展，臺灣制定和頒布了多項相關的法律法規，如《共同管道法實施細則》法律和《共同管道設計標準》技術規范，有效地推進綜合管廊的發展。

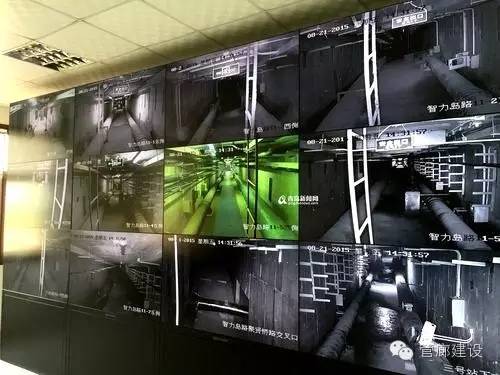

1994年，上海開始建設浦東新區張楊路地下綜合管廊。張楊路地下綜合管廊位于浦東新區張楊路南北兩側人行道下，西起浦東南路，東至金橋路，全長11.125km。溝體為鋼筋混凝土結構，其橫斷面形狀為矩形，由電力室和燃?xì)馐覂刹糠纸M成。電力室中央敷設給水管道，兩側設有支架，分別設電力和通訊電纜；燃?xì)馐覟閱为?dú)一空室，內敷設燃?xì)夤艿馈５叵戮C合管廊還配備各種各樣安全設施，有排水、通風、照明、通信廣播、閉路電視監控、火災檢測報警、可燃?xì)怏w檢測報警、氧氣檢測、中央計算機數據采集與顯示系統。

1997年，連云港建造西大堤地下綜合管廊。斷面為梯形，構體北側為擋浪板，南側靠內海，設寬為40m的防撞墩，溝內高為1.5~1.7m，寬為1.7~2.4m，內設給水管道、電力電纜、電信電纜。

1998年，天津在塘沽某小區內建造了410m的地下綜合管廊，斷面為矩形，寬為2.3m，高度為2.8m，內設采暖管道、熱水管道、消防管道、中水管道等。

2001年，濟南市泉城路地下綜合管廊分南北兩條，高為2.7m，寬分別為3.4m和3.75m，內設監控、消防、通風、排水系統，地下還將建設主控室，系統由地下主控室控制。

2001年，深圳市對大梅沙至鹽田地下綜合管廊，溝體采用半圓形城門拱形斷面，高2.85米，寬2.4米，結構采用初期支護和一次襯砌的鋼筋混凝土復合斷面結構，內設給水管道、壓力污水管道、高壓輸氣管道以及電力電纜。此地下綜合管廊已經建成，是深圳市第一條地下綜合管廊。

2002年，衢州結合舊城改造，建造了坊門街地下綜合管廊，長491.48m，內寬2.2m，高2.4m，內設電力電纜、給水管道、通信電纜。此條地下綜合管廊含電力、供水、電信、移動、鐵通、聯通、廣電傳輸網絡等7個單位，按使用容量分?jǐn)傎Y金合股建設。

2002年底，嘉定區安亭新鎮地下綜合管廊動工興建。安亭新鎮地下綜合管廊系統服務全鎮，貫穿主要道路，總長約6km形成“日”字形格局，主體結構采用鋼筋混凝土矩形框架結構形式，斷面長寬均為2.4m。入溝管線主要為：給水管線、電力管線、通信電纜、廣播電視電纜、燃?xì)夤艿赖?。管溝箱結構分為電力室和燃?xì)馐覂刹糠?，電力室兩?cè)設有支架，都是以層架形式布置于地下綜合管廊內，分別設電力、通信電纜和給水管道等；而燃?xì)夤艿绖t置于上方的專用燃?xì)馐覂?nèi)。

2003年，上海松江新城示范性地下綜合管廊（一期）長度為323m，高度和寬度均為2.4m，溝內從上到下依次鋪設了粗細不等的電力電纜、通信電纜、有線電視電纜、給水管道、燃?xì)夤艿赖取?

2004年，廣州市結合科韻路南延長線道路改造，建設了一條全長約3.5km的地下綜合管廊，共有電信、移動、聯通等多家通信運營商參與。該項目工程完工后，廣州市的通信管道集約化“同溝同井”管線將達45km。廣州大學城（小谷圍島）綜合管廊建在小谷圍島，總長約17km，其中沿中環路呈環狀結構布局為干線管廊，全長約10km；另有5條支線管廊，長度總和約7km。該綜合管廊是廣東省規劃建設的第一條共同管溝，也是目前國內距離最長、規模最大、體系最完善的共同管溝，它的建設是我國城市市政設施建設及公共管線管理的一次有益探索和嘗試。

福州重點工程瑯岐環島路首段綜合管廊全長約40000m。管廊為矩形雙倉斷面，基本結構尺寸為寬5.8m，高3.2m。綜合管廊造價約為4.15萬元/m。

杭州錢江新城綜合管廊于2006年年初完工。杭州在站前廣場改建工程中，為避免站層和各地塊進出管線埋設與維修開挖路面，從而影響車站的運行，將給水管、污水管、電信電纜、電力電纜、鐵路特殊電信電纜、有線電視電纜、公交動力線、供熱管等置于綜合管廊內。

2014年，四川新川創新科技園區——新區大道綜合管廊開工工程，平面布置在中分帶內，全場3580m。全段采用南北分倉結構，綜合管廊埋置深度大部分在7.5m以內，局部段穿越雨污水管，縱斷面較深，最深處達11m。管廊寬度為7.75m，高度為4.0m。

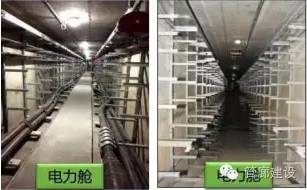

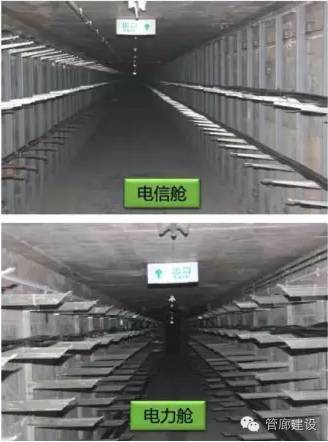

214年4月28日，四川成都紅星路南延線段一期綜合管廊工程建設完成。主線隧道全長2793m，為城市快速路，核心區域綜合管廊長503.42m；綜合管廊分倉：分為電力倉、水倉、電信倉三倉分布，緯六路110KV電力進線單獨設置電倉，采用四倉布置，結構凈空12.30m*5.50m。項目設計內容主要包括：道路工程、市政管線工程（包括雨污水、電力淺溝、綜合管廊、市政管線遷改、管線綜合）、隧道結構工程、雨水泵站工程、基坑工程、機電工程（包括電力、智能監控、通風、消防）建筑景觀及裝修工程、交通工程、電力隧道工程、渠道工程等10部分內容。

山東威海市濱海新城金雞大道地下綜合管廊
