詳情介紹

產(chǎn)品簡介
        雙組分聚氨酯防水涂料是雙組分反應固化型防水涂料，A組分以異氰酸酯、和聚醚為主要原料反應制得的預聚體，B組分由增塑劑、固化劑、增稠劑、促凝劑、填充 劑組成的固化體。使用時將A、B兩組分按一定比例混合，攪拌均勻后，涂刷在需施工基面上，經(jīng)數(shù)小時后反應固結(jié)成為富有彈性、堅韌又有耐久性的防水涂膜。





產(chǎn)品特點
    與基面粘結(jié)力較強。
    強度高，延伸率大，彈性好。
    可厚涂，涂膜密實、無氣泡、無針孔。
    不合苯類溶劑，無煤焦油成分，對環(huán)境元污染。
    液態(tài)，冷施工，施工方便。
    化學反應成膜，耐水、耐腐蝕、耐霉變、耐寒、不透水性強。



產(chǎn)品適用范圍
    本產(chǎn)品可廣泛用于各種屋面、地下室、廚房、廁浴間、污水池、非飲用水池、橋梁等防水、防滲；也可用于各種管道、罐體等設備的防腐蝕。



施工要點
  必須嚴格按照設計規(guī)定施工。
  基面處理：基面要求平整、牢固、干凈、干燥、無滲漏，凹凸不平及裂縫處必須先找平，滲漏處須先進行堵漏處理(推薦使用本公司生產(chǎn)的材料進行處理)，陰陽角應做成圓弧角?；骝炇蘸细窈筮M行涂料施工。
  細部節(jié)點處理：陰陽角、管根部、變形縫等基礎細部，應先進行附加防水層施工，可增涂1—2遍涂料，如加鋪胎體增強材料時一定要浸透，變形縫部位應先鋪一層聚酯無紡布再增涂涂料形成附加層空鋪的構(gòu)造。
  配料：根據(jù)施工用量，將A、B組分按1：2的比例組合，攪拌器具必須干燥、清潔。
  涂覆用橡膠或塑料刮板均勻涂布，要求厚度一致。每遍厚度一般為0．5～0．8mm，宜分3～4遍涂布，后次涂刷應在前次涂刷固化成膜后且向不同方向進行。
涂覆時應注意以下事項
  a、開啟開一次用完，使用時間為半小時內(nèi)，當產(chǎn)品貯存期較長時，涂料底部可能會有一層沉淀或表面有一層結(jié)皮，攪拌均勻或去除結(jié)皮后使用不影響使用效果。
  b、涂覆要盡量均勻，不能有局部沉積，涂覆必須按規(guī)定用量取料，且不能過厚或過薄。
  c、若最后防水層厚度不夠，可加涂一層。

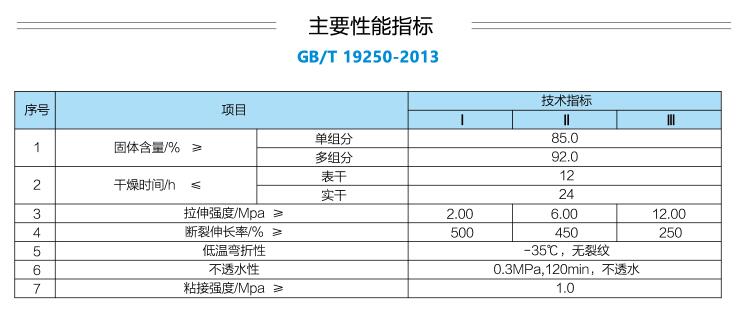

執(zhí)行標準：GB／T 19250—2013



參考用量
    防水涂膜為1.0mm時，用量約為1.5kg/m² 。



包裝規(guī)格
    A組分：10kg/桶           B組分：20kg/桶
